防雷浪涌保护器怎么安装220伏？防雷浪涌保护器装在什么位置？
在电气系统中，防雷浪涌保护器（SPD）是抵御雷电感应过电压和操作过电压的关键设备。对于220伏单相系统，其安装位置和接线方式直接影响防护效果。本文将从安装技术要点与位置选择逻辑两方面，深入解析防雷浪涌保护器的科学部署方法。

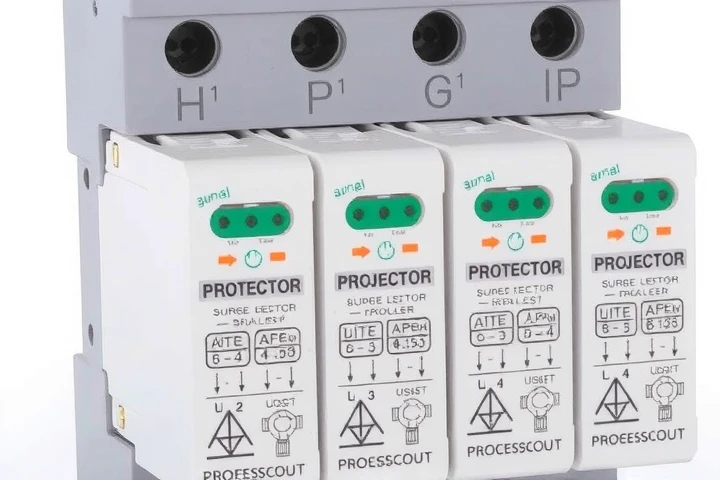

一、220伏单相浪涌保护器的安装技术要点
220伏单相浪涌保护器通常应用于家庭、商业及小型工业场景，其安装需遵循以下核心步骤与规范：
1.安全准备与断电操作
-断电验证：安装前必须切断电源，并使用验电笔确认无电。带电操作可能导致短路或人身伤害。
-工具准备：使用绝缘工具（如防静电镊子、绝缘胶带）及专用测试仪（如接地电阻测试仪、SPD功能检测仪），确保操作安全与精度。
2.安装位置选择
-配电箱前端：SPD应安装在配电箱内主电源线路的前端，靠近电源进线位置。此位置可最大限度拦截雷电流，避免其扩散至内部设备。
-多级保护布局：若系统需多级防护，第一级SPD应位于总配电柜，第二级SPD用于分支回路，第三级SPD则靠近终端设备（如电脑、摄像头）。
3.接线规范
-火线（L）与零线（N）：按颜色标识（红/棕为L，蓝/黑为N）接入SPD对应端子，确保相序正确。若为三端口SPD（L-N-PE），还需连接地线（PE）。
-接地处理：接地线（黄绿双色）需连接至有效的接地系统，接地电阻应≤4Ω（GB 50057-2010）。若土壤电阻率较高，可采用柔性接地技术或深井接地。
-连接导线要求：
-长度限制：SPD与电源母排及接地排之间的连接导线总长度不宜超过0.5米（GB/T 18802.12-2014），以降低感应电压。
-线径选择：相线截面积S≤16mm²时，地线用S；S≥35mm²时，地线用S/2（GB 50054-2013）。
4.后备保护装置配置
-SCB（后备保护器）：若SPD无内置熔断器，需在前端配置匹配规格的SCB或小型断路器，防止SPD故障时引发短路。
-安装位置：SCB应位于SPD与主开关之间，确保在SPD失效时能及时切断电路。
5.测试与验收
-通电测试：恢复供电后，使用电压表或SPD测试仪检测残压（Up）是否符合标称值（如2.5kV），并检查指示灯状态。
-功能验证：模拟雷击测试（如10kA冲击电流）以验证SPD的泄放能力，确保其动作响应时间≤100ns。
二、220伏浪涌保护器的安装位置选择逻辑
SPD的安装位置需结合系统拓扑、雷击风险及防护层级综合规划，以下是典型场景的部署策略：
1.家庭住宅场景
-总配电箱一级防护：在进户总配电箱内安装10kA等级的单相SPD，拦截雷电流及电网操作过电压。
-分支回路二级防护：对空调、热水器等高功率设备所在回路加装4kA SPD，防止局部过电压。
-终端设备三级防护：电视、路由器等敏感电子设备前端安装1kA信号SPD，实现精细保护。
2.商业办公场景
-机房集中保护：在服务器机房配电柜内安装多级SPD（如100kA+40kA+10kA），形成“前端-中间-末端”梯次防护。
-IT设备防护：UPS电源、网络交换机等设备前端加装信号SPD，避免数据线遭雷击干扰。
-等电位连接：所有接地系统（SPD、设备外壳、建筑接地）需通过等电位排连接，消除电位差导致的横向浪涌。
3.工业厂房场景
-高雷区特殊处理：在山区/沿海高雷区，增加避雷针（保护角≤20°）与耦合地线，降低绕击风险。
-关键设备防护：PLC控制柜、变频器等设备前端加装工业级SPD，承受高频雷电流冲击。
-接地系统优化：采用环形接地网（网格尺寸≤20m×20m）与深井接地（深度≥10m），确保接地电阻≤1Ω。
220伏浪涌保护器的安装是防雷设计的“最后一公里”。通过科学规划接线路径、严格把控接地质量、合理布局防护层级，可有效降低雷击跳闸率（典型值＜0.5次/100km·年）。想要获取更多防雷相关内容，欢迎点击浪涌保护器进行了解！
