烟筒防雷装置有哪些？烟囱的防雷做法
烟囱作为工业、建筑领域的标志性高耸构筑物，其防雷安全始终是安全生产的核心议题。雷电作为一种高能量自然现象，可能引发火灾、爆炸、设备损坏甚至人员伤亡。因此，科学配置防雷装置并明确其适用范围，是保障生命财产安全的关键。本文将从烟囱的防雷装置类型入手，系统解析烟囱防雷的技术要点。
一、烟囱防雷装置的种类与功能
烟囱的防雷装置需根据材质、高度及环境特点进行差异化设计，其核心目标是通过“拦截雷电流、泄放至大地”的原理，实现对直击雷和感应雷的双重防护。以下是常见防雷装置的分类及技术特点：
1.接闪器：直击雷的第一道防线
-避雷针：适用于砖烟囱、钢筋混凝土烟囱及独立烟囱。根据《建筑物防雷设计规范》（GB50057-2010），避雷针直径需≥20mm（圆钢）或≥40mm（钢管），保护范围按滚球法计算。例如，100m高的烟囱需在顶部安装避雷针，并每隔12m设置均压环以防止侧击雷。
-避雷带与避雷网：多用于平顶或斜顶烟囱，形成网格化保护层。避雷带支架间距≤2m，优先采用圆钢（直径≥12mm）或扁钢（厚度≥4mm）。对于非金属烟囱，需在烟囱口安装环形接闪带，并对称布置三支高出烟囱口0.5m的避雷针。
-新型防雷装置：如CMCE电场补偿器，通过持续中和电荷平衡电场强度，避免雷击先导形成。该装置无需接地，适用于高温烟囱（如400℃环境），保护半径达120m，且无次生风险。
2.引下线：雷电流的“快速通道”
-材料与工艺：采用热镀锌圆钢或扁钢，截面积≥48mm²（扁钢）或直径≥8mm（圆钢）。引下线需沿烟囱两侧对称布置，间距≤18m，且与建筑外墙保持≥150mm距离以防止反击。
-特殊要求：钢筋混凝土烟囱可利用主筋作为引下线，至少设置2根主筋，每根截面积需≥10mm圆钢的等效值。高度≤40m的烟囱可设1根引下线，超过40m则需增设2根。
3.接地装置：能量泄放的“终点站”
-结构形式：采用垂直接地极（角钢、钢管）与水平接地带结合，形成环形或辐射状网络。接地电阻需≤30Ω（普通场所）或≤4Ω（易燃易爆区域）。
-降阻措施：在高电阻率土壤中，可采用柔性接地体、深埋接地极或外引接地。独立避雷针接地装置需与主接地网保持≥3m距离。
4.辅助防护装置
-均压环：100m以上烟囱需在离地30m处每隔12m安装均压环，与引下线相连以均衡电位。
-浪涌保护器（SPD）：针对感应雷，需在配电系统前端配置B/C/D级SPD，形成分级保护。
二、烟囱防雷的具体做法与规范要求
烟囱的防雷设计需综合考虑材质、高度、周边环境及雷电活动频率，以下为典型场景的技术规范：
1.金属烟囱的防雷
-优势：金属烟囱本身即可作为接闪器和引下线，无需额外安装避雷针。但需确保铁板厚度≥0.5mm，且各段连接处采用螺栓或焊接工艺。

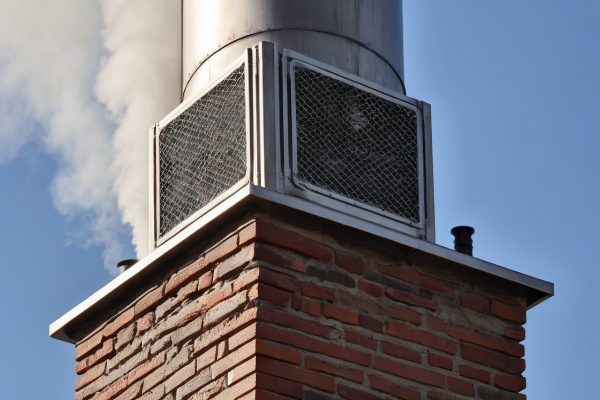

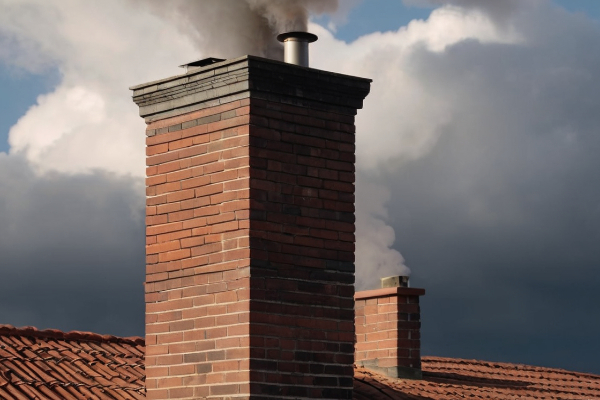

2.砖烟囱与混凝土烟囱的防雷
-强制要求：必须安装避雷针或避雷带，保护范围需覆盖烟囱整体及周边区域。例如，某化工园区的砖烟囱采用闭合环避雷带+2根引下线+深埋接地极的组合方案，接地电阻≤4Ω。
-施工规范：避雷针需垂直安装，允许偏差≤高度的1/1000；分节式避雷针搭接长度≥3cm，焊缝饱满无气孔。
3.特殊环境烟囱的防雷
-高温烟囱：采用CMCE避雷装置，通过电场补偿原理实现“无雷区”防护。例如，某钢铁厂的高温烟囱安装CMCE AT 120型号，耐受400℃高温，保护半径达120m。
-易燃易爆场所：油库、气库烟囱需配置独立避雷针，接地电阻≤4Ω，每半年检测一次。某石化企业因避雷针接地不良导致储罐起火，整改后增设深埋接地极并优化布线，彻底消除隐患。
4.防雷系统的维护与检测
-检测周期：危化品烟囱每半年检测一次，普通烟囱每年检测一次。检测内容包括接地电阻（≤10Ω）、引下线导通性、接闪器完整性等。
-智能化升级：部署物联网传感器实时监测避雷针状态（如温度、湿度、雷击次数），通过AI算法预测潜在风险，实现从“被动响应”到“主动防御”的转变。
烟囱的防雷安全是一项系统工程，需严格遵循《建筑物防雷设计规范》（GB50057-2010）及地方标准。通过科学选型防雷装置、高频次检测与智能化维护，才能构建覆盖全生命周期的防雷管理体系，为安全生产提供坚实保障。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
