共模和差模的定义是什么？共模和差模怎么算？
在电子工程领域，共模信号和差模信号的概念经常被提及，尤其是在信号传输、噪声抑制和电磁兼容性等方面。正确理解这两种信号的定义及其计算方法，对于设计高效的信号处理系统至关重要。本文旨在深入探讨共模和差模信号的定义、特点以及计算方法。
一、共模和差模的定义是什么？
1.1共模信号
共模信号是指两个输入信号中相同的那部分信号。在双线信号传输系统中，共模信号会在两条线上以相同幅度出现，方向也相同。这种信号通常是由外部干扰引起的，如电源线噪声、电磁场干扰等。
1.2差模信号
差模信号则是指两个输入信号中相互之差的部分。在双线信号传输系统中，差模信号会在两条线上以相反的幅度出现。差模信号是实际想要传输的有效信号。
二、共模与差模信号的特点
2.1共模信号的特点
-来源：共模信号通常来源于外部环境，如电网噪声、电磁干扰等。
-影响：共模信号可能会影响信号的质量，导致信号失真或误码率增加。
-抑制：在设计电路时，可以通过滤波器或共模抑制电路来减少共模信号的影响。
2.2差模信号的特点
-目的：差模信号是实际传输的有效信号，用于携带信息。
-增强：为了保证信号质量，差模信号通常需要放大或增强。
-隔离：在复杂的电子系统中，差模信号通常需要与其他信号隔离，以免受到干扰。

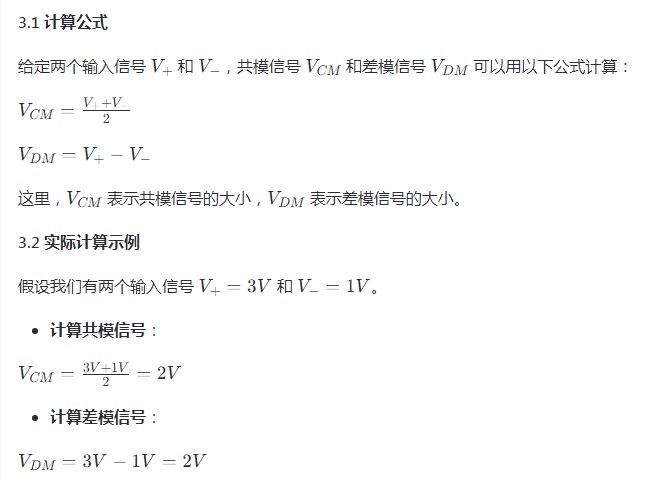

三、共模和差模怎么算？
四、共模抑制比（CMRR）
共模抑制比（CMRR）是衡量电路抑制共模信号的能力的一个指标。CMRR越高，电路抑制共模信号的能力越强。CMRR的定义如下：
CMRR=20log(ADM/ACM)
其中：
-ADM是差模增益，即差模信号经过电路后的增益。
-ACM是共模增益，即共模信号经过电路后的增益。
CMRR的单位通常是分贝（dB）。
五、共模和差模的应用实例
5.1抗干扰设计
在设计抗干扰电路时，通常会使用差分放大器来增强差模信号并抑制共模信号。差分放大器的CMRR很高，能够有效地从噪声中提取有用信号。
5.2信号调理
在信号调理电路中，共模信号往往被视为噪声源。通过使用适当的滤波技术和电路设计，可以有效降低共模噪声的影响，从而提高信号的信噪比。
5.3通信系统
在通信系统中，共模信号可能导致信号失真，特别是在长距离传输中。使用差分信号传输可以有效减少这些问题。
共模信号和差模信号是电子工程中两个非常重要的概念。理解它们的定义和计算方法对于设计高效、稳定的电子系统至关重要。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
