接地用铜包钢一般用多大的？接地用铜包钢和扁铁区别在哪？
在电气工程领域，良好的接地系统对于确保电力设施的安全运行至关重要。其中，铜包钢和扁铁作为两种常用的接地材料，各有其特点和适用场景。本文将深入探讨这两种材料在接地应用中的规格选择及性能差异，帮助读者更好地理解如何合理选用接地材料。
一、接地用铜包钢一般用多大的？

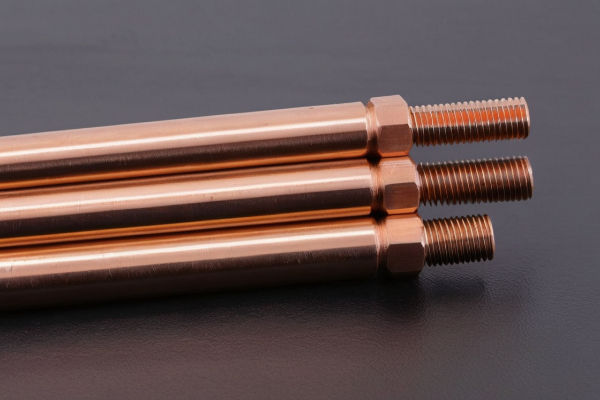

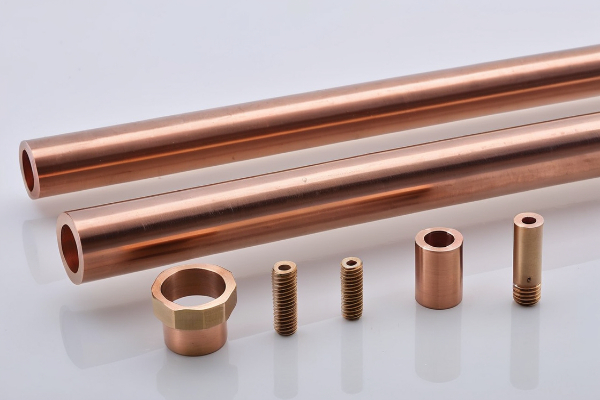

铜包钢是一种由铜层包裹在钢芯外形成的复合材料，结合了铜的优良导电性和钢的高强度特性。在选择铜包钢的尺寸时，需要考虑以下因素：
1.电流容量：接地系统需要承受的最大电流决定了所需导体的截面积。根据IEC 62561标准，对于雷电流路径，推荐使用的最小直径为9.5mm（约1/2英寸），对应于12mm²的截面积。而对于持续电流，则需根据具体电流值计算所需的最小截面积。
2.土壤电阻率：土壤电阻率会影响接地电阻的大小，进而影响接地效果。在高电阻率的土壤中，可能需要更大的导体截面积以降低接地电阻。通常情况下，如果土壤电阻率超过1000Ω·m，建议使用直径12.7mm（约1/2英寸）以上的铜包钢。
3.腐蚀环境：在腐蚀性较强的环境中，铜包钢的铜层厚度需适当增加，以延长使用寿命。一般推荐的铜层厚度为0.254mm（10mil）至0.381mm（15mil）。
4.机械强度：考虑到安装过程中可能会受到的外力作用，铜包钢的直径不应小于9.5mm，以确保足够的机械强度。
综合以上因素，对于大多数常规应用场景，推荐使用直径为9.5mm至12.7mm的铜包钢作为接地材料，对应的截面积分别为12mm²至127mm²。具体选择还需根据实际情况进行调整。
二、接地用铜包钢和扁铁区别在哪？
尽管铜包钢和扁铁都是常见的接地材料，但它们在材质、性能、成本等方面存在明显差异：
1.材质成分：
-铜包钢：由铜层和钢芯组成，铜层提供优异的导电性，钢芯则赋予其较高的机械强度。
-扁铁：纯铁或低碳钢制成，具有良好的加工性能和较低的成本。
2.导电性能：
-铜包钢：铜的导电率约为58 MS/m，远高于铁的10 MS/m。这意味着在相同截面积下，铜包钢的电阻更低，能更有效地传导电流。
-扁铁：虽然导电性较差，但在某些低要求的场合，如小型配电系统中，仍然可以满足基本需求。
3.耐腐蚀性：
-铜包钢：铜层具有较好的抗腐蚀能力，特别是在潮湿或含有盐分的环境中，铜包钢的寿命明显优于纯铁材料。
-扁铁：容易受到氧化和腐蚀的影响，尤其是在恶劣的环境中，需要定期维护以防止锈蚀。
4.机械强度：
-铜包钢：由于内部钢芯的存在，铜包钢的机械强度较高，适合在需要承受较大机械应力的场合使用。
-扁铁：机械强度相对较低，但在简单支撑和固定方面表现良好。
5.成本：
-铜包钢：价格较高，但考虑到其长寿命和低维护成本，总体经济性较好。
-扁铁：价格低廉，适用于预算有限且对性能要求不高的项目。
6.安装与维护：
-铜包钢：安装较为简便，维护成本低，适用于大型工程和关键设施。
-扁铁：安装简单，但需要定期检查和维护，以防止锈蚀影响性能。
三、应用场景选择
-铜包钢：适用于高要求的接地系统，如变电站、高压输电线路、大型工业厂房等，特别是在土壤电阻率高或腐蚀性强的环境中。
-扁铁：适用于小型配电系统、住宅区等对导电性和耐腐蚀性要求较低的场合。
接地用铜包钢和扁铁各有优势，选择合适的材料需综合考虑电流容量、土壤电阻率、腐蚀环境、机械强度、成本等因素。对于大多数高要求的接地系统，推荐使用直径9.5mm至12.7mm的铜包钢，以确保良好的导电性和耐久性。而在低要求的场合，扁铁则是一个经济实惠的选择。想要获取更多相关内容，欢迎拨打咨询热线进行了解！
