防雷板是什么？防雷板电压和工作电压一样吗？
在现代电气系统中，防雷保护是确保设备安全运行不可或缺的一部分。防雷板（Surge Protective Device,SPD），作为关键的防雷组件之一，广泛应用于各种电力设施和电子设备中。本文将深入探讨防雷板的作用、原理及其与工作电压之间的关系。
一、防雷板是什么？

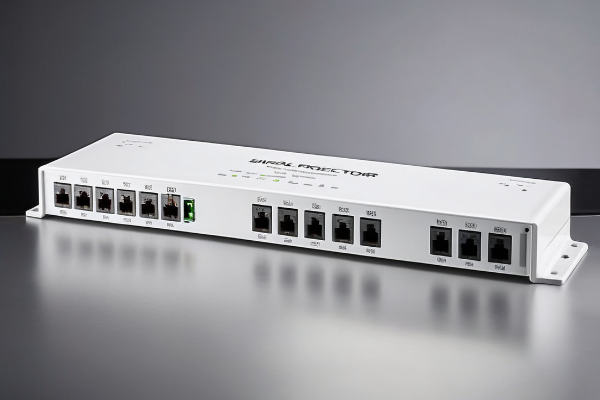

防雷板，也称浪涌保护器或电涌保护器，是一种专门设计用来限制瞬态过电压并释放电涌电流的装置。它的主要功能是在雷击或其他原因导致电网出现异常高电压时，迅速响应以保护连接在其后的敏感设备免受损害。根据应用场景的不同，防雷板可以分为电源线用、信号线用等多种类型，适用于从家庭电器到工业自动化系统的各个领域。
二、防雷板工作原理
防雷板的核心在于其内部采用了特殊的非线性元件，如金属氧化物压敏电阻（MOV）、气体放电管（GDT）等。这些元件具有一个重要的特性——当施加在其上的电压超过一定阈值时，它们的电阻会急剧下降，从而形成低阻抗路径，将多余的电流导向地线，避免对后续电路造成冲击。一旦过电压事件结束，防雷板又会自动恢复到高阻状态，继续为正常的工作电压提供保护。
三、防雷板电压和工作电压一样吗？
答案是否定的。防雷板电压指的是防雷板能够承受的最大瞬态过电压，即它启动保护作用时的触发电压；而工作电压则是指防雷板安装位置处的常规供电电压。这两者之间存在明显的区别：
-防雷板电压：通常表示为Uc（Clamping Voltage）或Up（Protective Level），是指防雷板在遭受电涌攻击时所能“箝位”的最高电压水平。例如，对于一个标称275V AC的电源线路，选择的防雷板可能会有400V或更高的箝位电压。
-工作电压：这是指防雷板所连接的电网提供的标准电压，比如中国的民用电力系统采用的是220V/380V AC。防雷板必须能够在这样的工作电压下长期稳定工作，不会因为正常的电压波动而误动作。
为了确保防雷板既能有效防护又能可靠运行，制造商会在产品规格中明确给出以下参数：
-额定电压（Un）：指防雷板的设计使用电压范围，应与实际工作电压相匹配。
-最大持续操作电压（Uc）：指防雷板可以连续承受而不损坏的最大直流或交流峰值电压。
-保护水平（Up）：指防雷板在受到电涌冲击时能够限制的最高电压值。
-标称放电电流（In）：指防雷板在8/20μs波形条件下能承受的最大电流强度。
四、防雷板操作步骤及相关数据
1.需求分析：
-确定待保护设备的工作电压等级，了解可能面临的雷电威胁程度。
-根据建筑物所在地区的雷暴活动频率以及周边环境特点，评估所需的防雷等级。
2.选型指导：
-选择符合国家标准的产品，如GB/T 18802系列《低压配电系统的电涌保护器》。
-对于220V/380V AC系统，建议选用额定电压为275V AC或更高，且最大持续操作电压大于等于385V AC的防雷板。
-考虑防雷板的保护水平（Up），一般要求不超过被保护设备耐压能力的70%。
3.安装位置：
-尽量靠近电源入口处安装，以便第一时间拦截进入的电涌。
-如果保护对象分布在多个楼层或区域，则应在各级配电箱内分别配置适当的防雷板。
4.接地措施：
-确保防雷板的良好接地，接地电阻不宜大于4Ω。
-使用足够截面积的接地导体，如不小于16mm²的铜缆，以保证快速泄流。
5.测试验证：
-在安装完成后进行必要的测试，如绝缘电阻测量、接地电阻检测等。
-定期检查防雷板的状态，包括外观检查、性能测试等，确保其始终处于良好工作状态。
6.维护管理：
-建立详细的维护记录档案，跟踪每次检修情况。
-注意防雷板的有效使用寿命，及时更换老化的部件。
数据支持
-根据IEC 61643-1标准，对于II类防雷保护（如住宅、办公室等），推荐使用最大持续操作电压不低于385V AC的防雷板。
-实验数据显示，在经历多次大电流冲击后，优质防雷板仍能保持稳定的保护性能，其失效概率远低于普通产品。
-统计表明，正确安装和维护的防雷板可以将因雷电引起的电气故障率降低约90%，大大提高了系统的安全性与可靠性。
防雷板作为一种有效的电涌保护工具，在保障电气设备安全方面发挥着重要作用。理解防雷板电压与工作电压的区别，遵循正确的选型和安装指南，不仅有助于提高防护效果，还能延长防雷板自身的寿命，为人们的生活和工作创造更加安全可靠的用电环境。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
