什么是开路电压和工作电压？开路电压和工作电压的区别
在电气工程领域，理解电源或电路中的关键参数对于设计、分析和维护系统至关重要。其中，“开路电压”（Open-Circuit Voltage,V_OC）和“工作电压”（Operating Voltage,V_op）是两个经常被提及的重要概念。本文将深入探讨这两个术语的含义，并详细解析它们之间的差异。
一、开路电压的概念及意义
定义
开路电压是指在没有任何负载连接到电源输出端的情况下，电源两端所测得的电压值。换句话说，它是在理想状态下，电源能够提供的最大电势差。此时，由于没有电流流过，内部电阻对电压的影响可以忽略不计。
应用场景
-电池测试：测量新电池或充电后电池的开路电压可以帮助评估其容量状态。例如，一块标称电压为12V的铅酸蓄电池，在完全充满时其开路电压可能达到约12.6V至12.8V之间。
-光伏板性能评估：太阳能光伏板的开路电压是衡量其转换效率的一个重要指标。标准条件下，单晶硅光伏板的开路电压通常约为0.5V～0.6V每片。
-电源调试：工程师们在开发新型电源设备时，会首先检查其开路电压是否符合预期设计要求，以确保后续环节正常运作。
实际测量方法
为了准确获取开路电压，需要遵循以下步骤：
1.断开所有负载：确保被测电源的所有输出端均已从任何外部电路中移除，包括接地线。
2.选择适当的仪器：使用高输入阻抗的数字万用表或多用途测试仪，避免因仪表本身引入额外负载而影响读数准确性。
3.稳定时间等待：接通电源并等待几分钟，让系统内的电荷分布趋于平稳后再进行测量。
4.记录数据：多次重复上述过程，取平均值作为最终结果，确保数据可靠性。
二、工作电压的概念及意义
定义
工作电压指的是电源在实际供电过程中，当连接有一定负载时，其输出端所能维持的稳定电压水平。这一数值取决于电源本身的特性和所带负载的大小。一般来说，工作电压总是低于开路电压，因为存在内阻造成的压降以及负载消耗功率带来的影响。
应用场景
-电力系统规划：电网运营商需要根据用户需求预测未来的工作电压范围，合理配置发电机组和输配电设施，保证电压质量。
-电子设备设计：设计师必须考虑工作电压波动对电路元件的影响，选择合适的稳压器或其他补偿装置来维持稳定的工作条件。
-安全规范遵守：许多国家和地区都制定了严格的工作电压标准，以保护公众健康和财产安全。例如，在民用建筑中，交流电源的标准工作电压一般设定为220V±10%。
实际测量方法
测量工作电压同样需要注意一些细节：
1.连接适当负载：根据实际情况选择一个代表性的负载接入电源输出端，如灯泡、电机等。
2.调整负载功率：逐步改变负载的功率等级，观察电源输出电压的变化趋势。这有助于了解电源在不同负荷下的表现。
3.持续监控：长时间监测工作电压，特别是对于那些可能会经历频繁启动停止循环的设备，如空调压缩机。
4.记录峰值和谷值：除了关注平均工作电压外，还应留意最高和最低电压点，以便全面评估系统的动态特性。

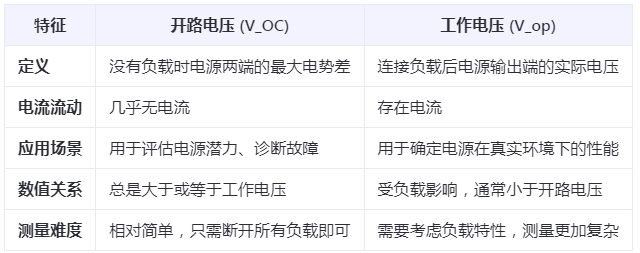

三、开路电压与工作电压的区别
通过对比开路电压和工作电压的概念及其应用，我们可以更清晰地认识到这两者在电气工程中的重要作用。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
